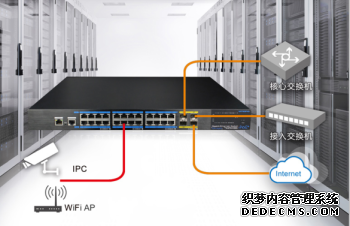

在網絡監控應用中，交換機成為影響網絡視頻監控系統質量的關鍵因素。交換機選型配置不合理，容易造成監控系統帶寬不足、畫面延時、卡頓等現象，影響系統穩定。那么在網絡監控系統中，該如何選擇和配置PoE交換機呢?
一、PoE交換機選型主要考量因素
1、選擇標準PoE交換機
在之前的PoE專欄文章中，我們提到過,標準PoE供電交換機能自動檢測網絡中的終端是否為支持PoE供電的PD設備。
而非標準PoE產品是強供型網線供電裝置，一通電即供電，沒有檢測步驟，不管終端是否是PoE受電設備都供電，極易燒毀接入設備。因此，首先要確認你買的交換機是否標準的PoE交換機，以免燒毀前端攝像機。
2、設備功率
根據設備功率選擇PoE交換機。如果你的監控攝像機功率是15W以下，選擇支持802.3af標準的PoE交換機就可以了；如果設備功率大于15W，那么就要選擇802.3at標準的PoE交換機；如果攝像機的功率超過60W，就需要選擇802.3bt標準的大功率交換機，要不然功率不足，帶不動前端設備。
3、端口數量
目前市場上PoE交換機接口主要有8、12、16、24口，具體怎么選擇，需要根據前端接入攝像機的數量和功率來計算出總的功率數。不同功率的端口數量可以按照交換機總的供電功率加以分配和組合，做好10%的網口的預留。注意要選擇輸出功率大于設備總功率的PoE設備。
除了滿足功率需求，端口還應滿足通信距離，尤其是超長距離(如 100 米以上)要求。并具備防雷、靜電防護、抗干擾、信息安全保護、防止病毒傳播和網絡攻擊等功能。

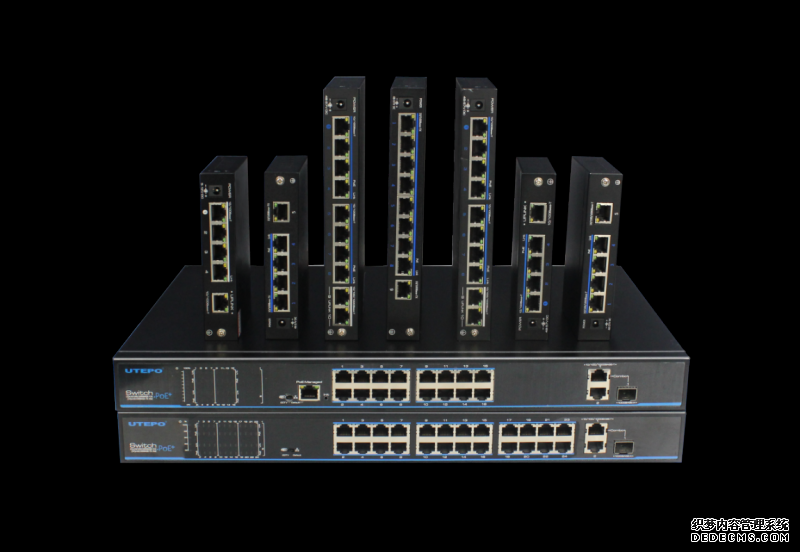

不同端口數量的PoE交換機
4、端口帶寬
端口帶寬是交換機的基本技術指標，反映了交換機的網絡連接性能。交換機主要有以下幾種帶寬：10Mbit/s、100Mbit/s、1000Mbit/s、10Gbit/s 等。選擇PoE交換機的時候，要先估算幾臺攝像機有多少流量，算的時候應該留有余量，比如1000M的交換機，我們不能估算得滿滿的，一般利用率在60%左右，也就是600M左右。
根據你使用的網絡攝像機看單臺碼流，再去估算一臺交換機能接多少臺攝像機。
比如130萬像素 960P攝像機單臺碼流通常為4M，
用百兆交換機，那么就可以接15臺(15×4=60M)；
用千兆交換機，可以接150臺(150×4=600M)。
200萬像素1080P攝像機單臺碼流通常為8M，
用百兆交換機，可以接7臺(7×8=56M)；
用千兆交換機，可以接75臺(75×8=600M)。
5、背板帶寬
背板帶寬是指交換機接口處理器或接口卡和數據總線間所能吞吐的最大數據量。
背板帶寬決定著交換機的數據處理能力，背板帶寬越高，所能處理數據的能力就越強，數據交換速度就越快;反之則數據交換速度越慢。背板帶寬計算公式如下：背板帶寬=端口數量×端口速率×2。
計算舉例：如果一款交換機有24個端口，每個端口速率為千兆，那么，背板帶寬=24*1000*2/1000=48Gbps。
6、包轉發率
網絡中的數據是由一個個數據包組成，對每個數據包的處理要消耗資源。轉發速率(也稱吞吐量)是指在不丟包的情況下，單位時間內通過的數據包數量。如果吞吐量太小，就會成為網絡瓶頸，給整個網絡的傳輸效率帶來負面影響。
包轉發率公式如下：吞吐量(Mpps)=萬兆位端口數量×14.88 Mpps+千兆位端口數量×1.488 Mpps+百兆位端口數量×0.1488 Mpps。
算出的吞吐量如果小于交換機的吞吐量的話，就可以做到線速交換，即交換速率達到傳輸線上的數據傳輸速度，從而最大限度地消除交換瓶頸。
二、PoE交換機選型其他注意事項
除了上述幾個基本參數，為保證PoE交換機應用中的高可靠、高穩定，方便后期運維管理，建議還要關注以下幾個方面：
■為了管理方便，建議選擇WEB管理型PoE交換機;
■ 為了維護方便，建議選擇PoE Watchdog功能的智能自愈型交換機;
■ 由于視頻監控數據流量較大，建議選線速交換機;
■ 視頻數據有突發性特點，交換機緩存越大越好;
■ 為保證視頻監控數據流暢傳輸，交換機需有流量控制功能;
■ 為避免斷網造成數據丟失，建議選擇快速環網交換機;
■ 為保證網絡監控的穩定可靠，建議選擇知名品牌交換機。

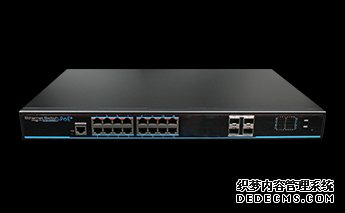

基于web管理的網管型PoE交換機
三、選擇業界知名品牌
知名品牌的PoE交換機產品一般采用領先的技術，且產品穩定可靠。有些PoE交換機專為高清監控而研發，在保障大流量數據轉發、網絡傳輸穩定性方面都采用了一些特別的技術。
（圖文來源：安防知識網）
|
